中农力强讲解板式阳台加固也要“对症下药”

  【摘 要】板式阳台是房屋的折哦更要结构,也是人们日常生活的重要场所,安全尤为重要,板式阳台损坏后要及时进行加固补强,以确保安全。文章对阳台的损坏原因进行了分析,针对板式阳台常见的损坏形式,提出了相应的补强加固措施,主要有叠加法、增加支撑和重新浇筑法等。无论采用何种方法都要从安全性和经济性两个方面考虑。

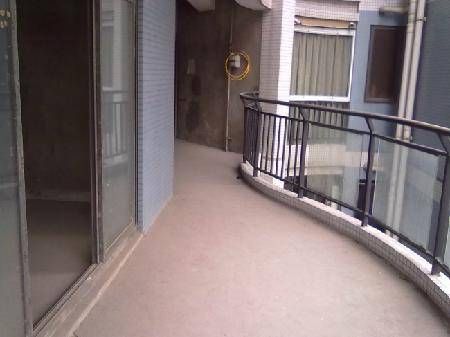

板式阳台加固



  【关键词】板式阳台;加固;钢筋混凝土;支撑

  引言

  阳台是房屋结构中的重要构件之一,也是人们居住当中的主要活动场所,大多数的阳台均为悬挑构件,安全极为重要 。由于地震原因及使用过程当中堆载影响许多阳台发生损坏,而板式阳台损坏的数量最大,因此确保安全需要进行加固处理。加固前,首先需要对损坏的原因进行分析,然后有针对性地采取加固措施。本文就是板式阳台损坏后的加固,提出几种有效的方法。

  1.损坏原因

  阳台的损坏有先天性的破坏和后天性的损坏两种情况。

  先天性的损坏主要指设计错误及施工错误所造成的损坏,尤其以施工中造成的问题较多,大部分为受力放置位置偏下,或浇筑振捣不慎,受力钢筋被压下。再就是混凝土标号达不到设计强度要求。另外在施工中材料使用不当或失误,如错用钢筋的型号、规格、使用过期水泥、混凝土配合比不当等,都是引起构件质量和承载力不足。

  后天性损坏是由于使用不当造成的。往往是使用者堆放杂物,重物及超负荷使用。有的在扶手上焊接挑铁架,堆放过多的花盆,给阳台增加扭矩,弯矩,对阳台造成损毁。

  对板式阳台进行现场勘测,根据有关部门研究当阳台的受拉区根部出现跨度达1mm,深度达到2mm的裂缝,以及挠度达到L/150(L为阳台板的宽度)时,均应采取加固不强措施。这样的 裂缝一般出现在墙面向内1.5~2cm处。一旦发现裂缝,要用回弹仪法测定 板的混凝土强度,并查阅和复核原设计,以初步判断即认定产生损坏的原因。

  2.加固方法

  在受力钢筋位置凿去粉刷层及保护层,使受力钢筋外露,测出受力钢筋上部混凝土的厚度。

  依据阳台板的实际配筋、厚度、混凝土的实际强度及使用荷载,计算出需要增加的钢筋面积和混凝土的厚度。

  根据弯矩图算出需要补强的范围起点,一般有阳台板中部开始既可。补强钢筋直径应与原配钢筋直径形同,间距可按原间距或隔一补一。

  采用钢筋混凝土或细石混凝土应较原构件混凝土强度提高一级并不低于C20,厚度不应低于5mm。

  2.1板式阳台的加固方法

  板式阳台由于钢筋下沉或刚度不足,轻则会引起阳台下沉变形,扶手开裂,人在上面活动有颤抖的感觉。严重的则会出现根部开裂,产生危险。加固此类阳台,可以根据阳台的强度和刚度情况采取相应的补强措施。

  2.1.1叠加法

  此法适用于阳台的受力钢筋未完全沉至板底而截面仍有一定的强度,此时需进行补强。此类阳台若拆除重做不太经济,变为简支阳台又不可取。因此可以采取上部加钢筋,浇捣细石混凝土,形成叠合板,使新旧截面共同受力。

  施工时按设计要求配置钢筋,受力钢筋穿过墙体延伸至室内楼板。并可用电钻按配筋间距钻通墙体,穿过钢筋,折弯深入板缝隙8cm。板缝要剔除,楼面面层要清除,并用高标号细石混凝土填缝锚固。板式阳台加固方法1(叠加法),如图1所示。

  2.1.2增加支撑

  板式阳台的加固,主要是根部阳台的受力钢筋位置、使用环境及损坏的户数多少来确定加固方案。如钢筋沉至板底,可采用阳台端部增加支撑,改变受力状况,江选跳板改为简支板,充分发挥下沉后钢筋作用。原受力钢筋位于板内一定高度时,除可按叠加板法处理外,尚可根据不用的情况及不同的现场条件增加支撑。

  1.新加混凝土 2.受力钢筋 3.架立钢筋

  阳台端部增加支撑在阳台端部两边设立钢筋混凝土柱梁(或钢支撑钢架)拖住阳台板悬挑端,受力条件可视为简支。采用增加支撑后的阳台为一端固定和一端简支。考虑到受力钢筋下称,阳台根部势必开裂,根部可视为一活动铰,故可近似按两端简支考虑。如果原阳台根部裂缝较小,或未见裂缝,尚有一定的强度和刚度,则只要在阳台端部加一钢筋混凝土变形下沉柱。如阳台根部裂缝较大,并会继续发展,可认为和原圈梁只是铰接,加固时,门式刚架即可。考虑到新增刚加的稳定性,两边应和墙体浇筑联系梁,以减少样代的 继续开裂,不仅要在阳台端部加门式刚架,还要在其根部进行支撑,用托架支撑阳台的根部,这样加固后的阳台,可以认为是完全简支的,故此方法又称为简支法。

  缩短悬臂长度 :选挑阳台的弯矩于悬臂长度L的平方成正比(0.5qL2),适当减少悬臂长度L,可大幅度减少阳台的弯矩。如阳台板的受力钢筋倾斜,并出现裂缝,往往采用缩短选挑阳台板的长度,以提高阳台板的沉重能力,也是一种较为有效的方法。缩短悬臂长度可采用立柱法或三角支撑法,板式阳台加固方法2(加设支撑)如图2所示。

  2.1.3重浇阳台

  如果阳台的受力钢筋沉到板底,截面强度降低较大,阳台数量又少,可拆除扶手及砸碎原混凝土,保留整直原受力钢筋,重新浇筑混凝土。经计算原钢筋数量不足或又损坏的,可增配新的受力钢筋。新增受力钢筋根部锚固可采用穿孔深入板内,也可将圈梁沿板根部凿槽穿入纵向钢筋,使新增加受力钢筋于圈梁暴露出来的钢筋或新增加的纵向钢筋焊接,新加受力钢筋的另一端与原板受力钢筋焊接位置不同时,可加设不同直径的短过度钢筋,一般为10-15cm一根,短过渡钢筋长度为5cm。钢筋按需要位置整理好即可支模现浇。此法与叠加板法相似,可保留原建筑里立面及新的使用荷载,并不留加固痕迹。板式阳台加固方法3(重浇阳台),如图3所示。

  1.新加架钢筋 2.新加混凝土

  3.新受力钢筋 4.原受力筋 5.圈梁内新加纵筋

  3.施工步骤

  在加固施工中要遵循以下步骤:

  设立支撑。支撑设置要适度,不可顶的太紧,也不可定的太松。

  清除原来粉刷墙面层,将板面凿毛。旧混凝土的风化、变质、酥松部分必须除去,并将需要补钢筋处的原受力钢筋凿槽,露出1、2。

  清理钢筋严重锈蚀后产生的鳞片,将补强钢筋水平焊接在原受力钢筋上面,双面焊缝长度约2cm,相隔间距为15cm左右。补强的根部与烟台梁内钢筋焊接,位置不符时可将阳台梁凿出槽,穿设纵向过过渡钢筋,与过渡钢筋焊接 或穿纵墙,弯入市内第一块预制空心板缝。

  采用高压水冲洗、待干,用纯水泥砂浆或环氧砂浆涂抹1~2mm厚,采用高于原板混凝土强度一级的混凝土浇捣、养护。

  4.结束语

  本文分析了板式阳台损坏的主要原因,并根据不同的损坏情况,提出了叠加板法、增加支撑和重浇阳台的3种方法。采取何种方法,除了要对算坏的原因作出客观及科学的分析,确保采取的方法和措施合理有效外,还要保证经济实用。
