中农力强水下电氧切割作业前后工作部署

  一、水下切割桩头施工工艺流程

  水下切割施工工艺流程见框图:


水下切割施工工艺流程见框图




  二、水下切割施工方法

  滑道φ1000组合桩水上沉桩完成后,对高出设计桩顶标高部分的钢管和PHC桩桩头割除采用水下切割方案,水下钢管切割采取水下氧一弧切割法和水下PHC桩切割采取水下机械切割法,水下桩头切割施工作业由专业施工队进行施工,具体施工方法如下:

  1.水下钢管桩切割

  对高出设计桩顶标高部分的钢管桩桩头的处理将选用水下氧一弧切割法进行水下切割钢管桩。

  (1)水下氧一弧切割法的原理


水下氧一弧切割电路和气路的接线方法示意图


  水下氧一弧切割与其他水下切割,如水下热切割、水下机械切割、水下爆破切割中的任何一种切割方法一样,都是通过使用其能源的作用达到水下切割的目的。水下氧一弧切割,按使用的能源系水下热切割类。

  水下氧一弧切割工作原理:就是利用水下电弧产生的高温和氧气同被切割金属元素产生的化学反应热,加热和熔化被切割金属并借助氧气流的冲力将切割缝中的熔融金属及氧化熔渣吹除,从而形成割缝的。随着水下电弧的不断移动和氧气的不断供给获得所需要的切割长度,达到切断被割金属材料的目的。

  (2)水下氧一弧切割设备和器材

  水下电氧切割的设备和器材有:切割电源,切割电缆,切割炬,断电控制器(单向单掷闸刀开关),氧气瓶,氧气调压表、氧气管、切割条等。

  为了保证潜水员的安全,水下电氧切割条将用大功率直流焊机,通常使用电流400-500安培,电缆截面积为70mm2-90mm2。直流焊机为2x5-630可控硅整流弧焊机,流机额定输入容量大于50kw,额定输出电流630安培,额定输出电压44伏,,切割条选用相应的产品。

  切割炬断电控制器选用我国自行设计制造的SG-Ⅲ型水下氧弧切割刀,水下重量为0.25kg,切割刀头部构件与被切割金属接触时自动端弧,以防止烧坏切割刀头部。切割刀装有回火装置可防止炽热的熔渣堵塞气路烧毁氧气阀。切割刀带电部分包敷绝缘橡胶材料,当通过切割氧气阀氧气压差0.6mpa时其传气流量大于1000/min,水下切割氧气水深10m时氧气压为0.65-0.8mpa。

  单向单掷闸刀,为防止触电确保潜水员安全,在电焊机接到切割刀的电缆上装有闸刀开关,潜水员水下将要摸切割条时或停止工作时,用闸刀开关切断电压,闸刀的开关由水下作业潜水员指挥,水面专人负责。

  水下切割条是一种无缝钢管外涂压药条皮,外部涂有防水漆,防止药皮吸水受潮,涂料中存在易电离的成分起稳定电弧作用。涂料在燃烧时,产生大量气炮,使钢管切割电极与水分离,涂料燃烧速度比钢管熔化的速度慢,在端部形成套筒,水下切割时,钢管切割电极能与工件接触的情况下进行,切割前将每根割条进行检查,保证接触良好,否则,将影响切割效果及烧坏切割刀,操作顺序为先开氧气后引弧并以先断弧后关氧气。

  (3)水下氧一弧切割的接线方法

  水下进行氧一弧切割操作前,接好氧一弧切割电路和气路是最重要的水面准备工作之一。

  首先将氧气减压器接于氧气瓶上,并将氧气胶管的一头接于减压器上,另一头接于切割炬上。然后,将切割电缆接于电源的一极,经过断电控制器接至切割炬,电源的另一极直接用切割电缆接于被割金属材料上。水下氧一弧切割一般采用直流正接法,即切割条接负极,被割工件接正极。

  水下氧一弧切割电路和气路的接线方法多采用水面部分和水下部分串接的方法。水下切割电源、断电控制器或闸刀开关、氧气瓶和减压器置于水面设施上,切割电缆、氧气胶管一部分在水面,一部分在水下。

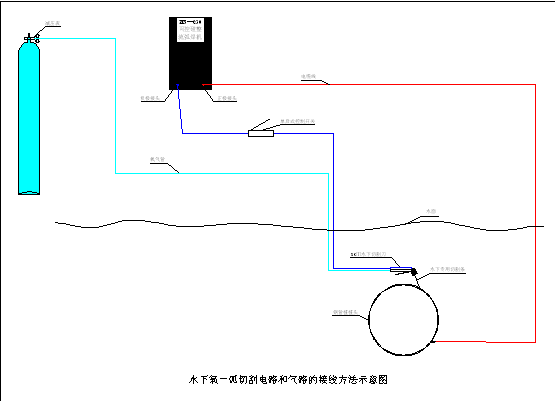

  水下氧一弧切割电路和气路的接线方法具体如下示意图所:

  水下氧一弧切割电路和气路的接线方法示意图

  (4) 水下切割钢管桩施工工序

  ①潜水工作船定位采用GPS定位系统按桩位布置情况定出排架位,并测定出每根桩的平面位置。详见附图(潜水工作船平面布置图)

  ②潜水员水下检查桩位情况,应仔细了解组合桩周围的环境情况,如桩内和桩外有杂物或淤泥,需进行清理和清淤处理。

  ③实测桩顶标高后,水下安装切割标高定位箍,测量员观测标高,由潜水员进行水下调节调校螺栓,拧动调校螺栓调节到所需标高位置,将六个螺栓全调节到要求标高位置。

  ④安放切割线导箍,测量进行复测切割线导圈顶标高,保证切割线准确无误。

  ⑤安放工作平台架后,开始进行水下切割钢管桩,对桩内有加肋板的桩头,先在桩外进行钢管桩切割,留住10cm长度不切割,再到桩内将加强助板割除,最后将留刀处割除(具体施工详见图:水下切割工序示意图)。

  ⑥钢管桩切割后折除工作平台架,将桩头推倒至泥面,采用卷扬机将桩头拉倒在泥面上,再将桩头吊出水面。

  ⑦进行复测桩顶标高和桩位中心坐标,并保存好测量数据记录,以备下一步施工工序进行(具体施工详见图:组合桩水下测量示意图)。

  (5)水下切割操作程序及技术

  切割潜水员携带切割炬下潜至切割桩的工作平台架,切割条放入特制的小口袋中,系在潜水员身上要稳妥使用方便的部位。进行水下切割作业,切割潜水员一手握切割炬,另一手持割条,将割条装入切割炬钳口内,拧紧固定,然后将切割条置于切割点上。切割时,为不使割条内孔堵塞,必须在通知供电同时开启氧气,引弧进行切割。当更换割条或停止切割时,应先通知断电后,再关氧气。当切割作业人员交替时,必须切断电源,切割炬应妥善放在割缝附近,不可随意搁置,本施工区域水质比较混水,在切割时要特别注意。

  在切割操作时,割条一般不做摆动,也不进行运条,只沿切割线进行运作。当割条燃烧到相距切割炬钳口为35毫米剩余长度时,应停止切割,并更换新割条,以防烧损切割炬及造成更换切割条的困难。

  (6)水中判断割缝的方法

  由于本施工区域水质浑浊无能见度,切割潜水员不能观察切割火焰和熔渣流动方向,只能凭潜水员的感觉和经验进行判断。当被割工件或结构没有割穿时,切割炬由于氧气的冲力而有跳动现象;当已割穿,支承在切割点上的割条有下陷现象,且切割炬的跳动减轻,自感切割畅快。

  对已完成的割缝,可利用“间隙片”或较硬质细状物插入割缝中,沿割缝进行检查,如通行无阻,则表明已全部割透。反之,则表明有未割透的地方,应进行补割。在切割过程中自感没有割透的部位,也应补割,这样可减少后续的检查和补割工作量。

  2. 水下PHC桩桩头切割

  (1)施工方法

  在待切割的PHC桩内安装一个支架作为施工平台,支架与桩顶钢管连接固定。在整个切割过程中,待切割装由起重船吊住。具体操作如下:

  ①由潜水工作船用GPS定位系统先定好位置,潜水员水下检查桩位情况,应仔细了解组合桩周围的环境情况,如桩内和桩外有杂物或淤泥,需进行清理和清淤处理。

  ②测量实测桩顶标高后,在潜水员配合下定好切割位置,安放操作平台架。

  ③潜水员根据切割位置在桩身上安装好金刚石绳导向轮装置,然后在操作平台装上切割机头。

  ④将桩头切割断后,先拆除切割机器和金刚石绳导向轮装置,在用吊装船把切割的桩头吊出水面。

  ⑤进行复测桩顶标高和桩位中心坐标,并保存好测量数据记录,以备下一步施工工序进行。

  三、质量保证措施

  水下切割要求认真操作,切割平整,不得超出切割导线圈。

  潜水作业为配合作业,在潜水作业过程中,按照潜水作业要点及安全操作规程进行潜水作业,如实向水上报告实际情况,由水上技术人员进行指挥,达到要求的质量标准后,即完成该工程的潜水配合作业。

  四、安全环保保证措施

  (1)施工船舶必须取得船检部门的有效适航证书,各类安全设施配备齐全,船机性能保持良好。

  (2)船舶进场前,先和相关部门落实防台锚地,当受到台风袭击本区域警报时,及早组织安排拖船防台避风工作。

  (3)施工船舶缆绳及机械设备经常检查,发现隐患及时处理,严格按海事局核批的施工水域抛锚,按规定悬挂标志,防止其它船舶碰撞。

  (4)船上人员不得把生活垃圾倒进海里,必须装好送到岸上的指定垃圾收集点。

  (5)在水下进行切割作业时,作业中的安全操作是十分重要的。必须强调安全操作,掌握安全操作技术:

  ①.水下切割作业前,应当认真调查作业区域的环境,作业人员应熟悉被割结构的状况和有关的安全操作规程。

  ②.水下进行切割作业应做好充分的作业准备,接好切割的电路和气路,清除作业区域内可能危及作业安全的障碍物和各种易爆物品。

  ③.水下进行切割作业,在任何情况下都禁止利用船体、锚缆或海水作为接地线,接地线必须使用具有足够导电截面积的软电缆,直接同钢管桩连接,并且必须连接牢固。

  ④.水下进行切割作业必须在水面控制人员与水下作业人员之间有通讯装置,并规定统一的联络及应急用语和信号。

  ⑤.水下进行切割作业,应设置作业平台或工作架,不允许潜水员在悬浮状态下进行工程切割。

  ⑥.水下作业人员应随时警惕水下挤压伤。进行切割时,钢管桩割断前应留有足够的避让位置,使自己处于最安全可靠的位置后,才进行最后割断工作,防止压伤自身和损伤佩戴的装备。

  ⑦.水下进行切割作业时,禁止将切割炬触及自身或其他的作业人员身体的任何部位,特别不要触及金属头盔,防止意外事故;应采取可靠的安全措施后,方可作业。

  (6)电源开关要放置在电话员近旁,如不需用电或有紧急情况,潜水员通知电话员迅速切断电源,防止意外。

  (7)切割下来的钢管桩头起吊时注意捆绑重心并牢固,潜水员出水后方可起吊。

  (8)根据不同的潜水装备,作业人员应配备相应的水下护目镜、绝缘手套等防护用品,必须安全有效开展水下切割工作。

  (9)水下切割作业结束后,应将水下设备和工具取出水面,用淡水清洁干净,修整完好备用。

  (10)视作业水深、水下停留时间及水下作业强度,潜水员每年应至少进行1~2次高压氧舱减压治疗。遇有水下突发事故造成损害,应在规定有效时间内进入减压舱及时治疗。

  (11)潜水员要定期进行身体检查,常见潜水疾病及伤害事故的预防:常见疾病和人身伤害有减压病、肺气压伤、潜水挤压伤和缺氧等,采取如下预防措施:

  ①.自觉遵守各项潜水规则;

  ②.明确作业任务,正确选择减压方法和减压方案;

  ③.身体不适或体检不合格严禁下潜;

  ④.潜水员上升出水,必须沿入水绳上升,在上升过程中严禁屏气;

  ⑤.潜水过程中发生呼吸困难等症状时,应立即停止工作,并加强通风,如无明显改善效果,应按减压程序出水;

  ⑥.使用通风式潜水装具时应保证有足够通风量。如发生供气不足或中断,应充分利用头盔内的余气及时排除故障。如故障难以排除,应立即上升出水。

  ⑦.潜水作业现场应按实际情况配备应急潜水员及应急气瓶,以备随时下水救援。

  (12)水下设备泄漏:潜水作业中所使用的水下设备应有良好的性能。如遇接合部份有油污渗出,应即行停止使用。如有较大面积油污,应使用吸油拦油装置处理。

  (13)作业人员必须戴安全帽、穿救生衣,特殊工种持证上岗。酒后禁止潜水作业,下潜时速度限制在每分钟15m以内,防水面或水下环境有危及潜水安全时,禁止下潜入水。

  (14)潜水作业要有专人统一指挥,所有配合人员都要服从指挥,严密注意水域动态及气压变化情况。电话保持畅通,密切注意潜水员在水下的动态。

  (15)所有水下潜水作业必须按照局作业指导书QI7-9《潜水作业指导书》的要求进行操作。
